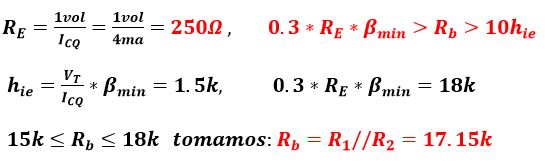

Empleamos el criterio
propuesto en el libro de Charles a Holt
Figura 1.- Circuito amplificador de pequeña señal autopolarizado
Datos del diseño propuesto:

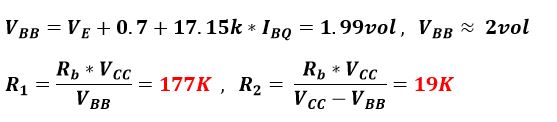

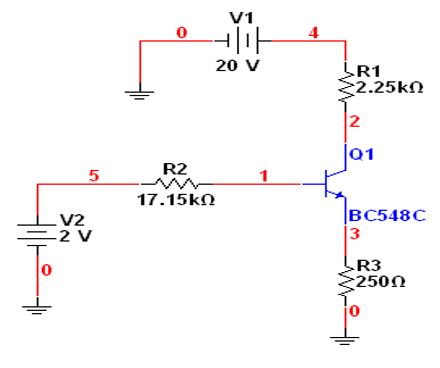

Figura 2.- Equivalente de Thevenin del circuito de entrada
De la recta de carga de DC de la figura 4 obtenemos
Figura 3.- Amplificador Autopolarizado de pequeña señal
Del lazo del
circuito de salida de la fig. 3
obtenemos la ecuación de las rectas de carga de DC y AC

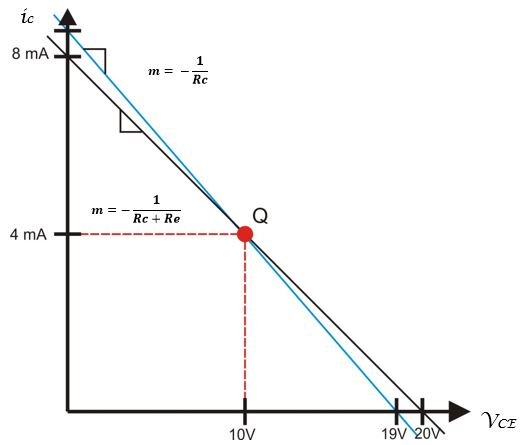

Figura
4.- Rectas de carga de DC y de AC, con punto de operación

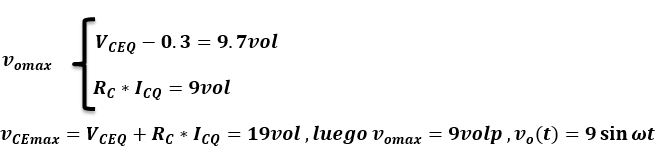

La máxima amplitud en
la salida se obtiene cuando las rectas de carga de DC y AC son iguales,
pero
en el autopolarizado, para que el
amplificador sea independiente de las variaciones de beta.

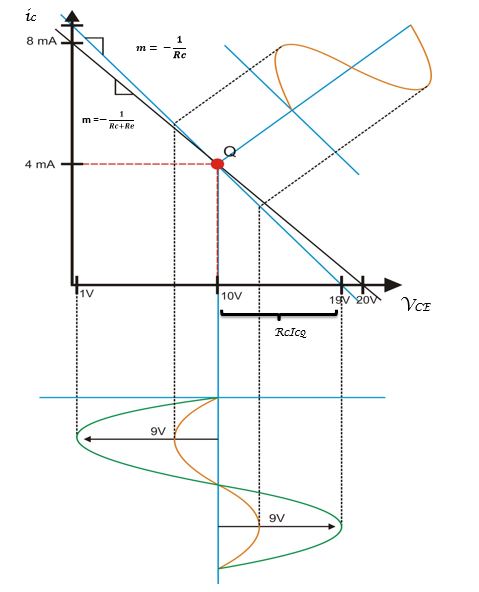

Figura
5.- Grafica de la recta de carga de ac y amplitud máxima 9senωt
de salida

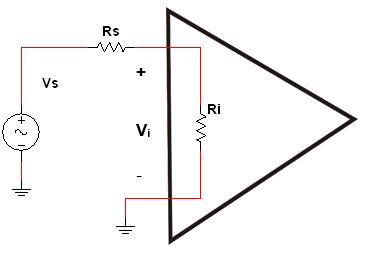

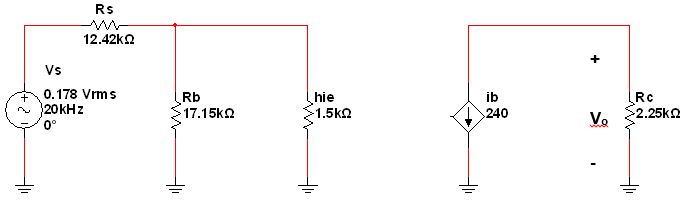

Para calcular la Rs
