| Analisis de Alta Frecuencia

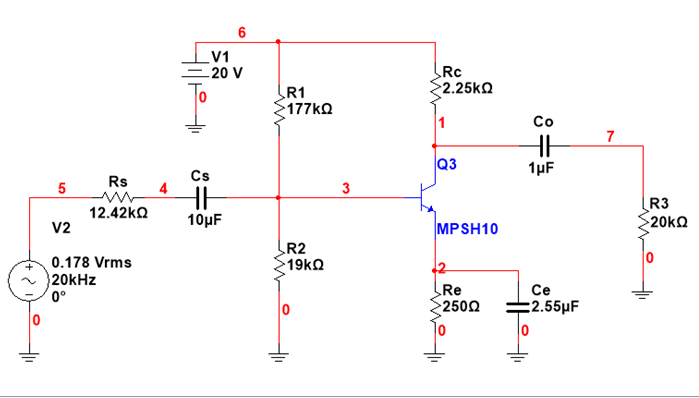

Figura 1 Amplificador para Análisis de Alta Frecuencia
Figura 2 y 3 Modelo BJT para Alta Frecuencia y Amplificador con el modelo sustituido
Sustituyendo para determinar el valor de Cπ:
Para hacer el análisis
emplearemos el método de resistencia de thevenin como lo muestra Mark N.
Horenstein en su obra y Adel Sedra. todos los capacitores en circuito abierto,
donde está el elemento (capacitor) al cual se le determinara la resistencia,
poner una fuente auxiliar de voltaje que suministra una corriente al circuito y
determinar la razón voltaje corriente, lo que corresponde a la resistencia
thevenin vista por el capacitor
Resistencia
de thevenin vista por Cπ:
Con Vi = 0 y Cµ = ∞ circuito abierto, se sustituye el capacitor de análisis Cπ, por una fuente auxiliar Vx de voltaje que suministra
corriente Ix al
circuito se determina la relación  , Resistencia
de thevenin vista por Cπ
Figura 4 Circuito para determinar Rtheπ
Resistencia de thevenin vista por Cµ
Figura 5 circuito para
determinar la resistencia vista por Cµ
Con Vi = 0 y Cµ = ∞ circuito abierto
Se procede hacer lo
mismo que para Cπ obteniendo lo siguiente:
Aplicando superposición
de polos determinamos wh:
Método del Teorema de Miller
Figura 6 Amplificador Modelado

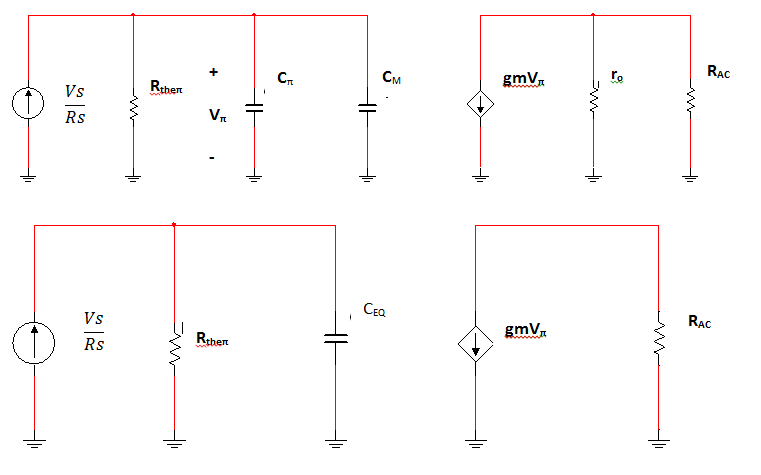

Figura 6 y 7 Modelo simplificado de Alta frecuencia

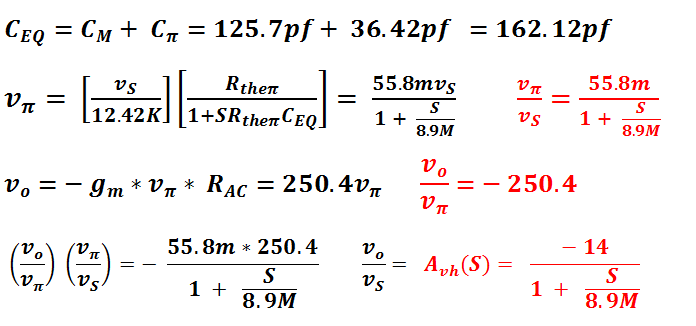

Se halla el límite cuando S tiende a 0:
Se halla el límite cuando S tiende a infinito:
El resultado coincide con el hallado por el método de las T.
TERMINA Y HASTA EL PRÓXIMO |
