| Calcular el valor de los capacitores del circuito aplicando reflejos en un amplificador de pequeña señal
Fig. 1 Amplificador empleado para el análisis MPSH10 β=115
Del análisis de dc se obtiene el punto de operación dado por Q
(10.2vol, 3.58ma)
Fig.2 Modelo del amplificador con impedancias reflejadas
Determinando la función de transferencia que define la
ganancia de voltaje del amplificador con un poco de manipulación matemática esta
queda:
Donde los ceros y polos definidos por:
Los polos wPC3e, wPC2c y los ceros wZC3e, wZC2c se pueden determinar aplicando reflejos de impedancias,
para ello tomamos el capacitor C3E en paralelo con REE
que forma la impedancia Za(s)
definida por:
Debido a la dependencia del capacitor ante la frecuencia, la
impedancia Za(s),
toma los siguientes valores:
Cuando,  la transferencia es máxima esta corresponde a la frecuencia en
la cual el cero se cancela con el polo en la función de transferencia, y la Za(s) tiende a infinito.
Esta
frecuencia corresponde a la frecuencia del cero generado por el capacitor C 3E,
El
polo se determina con la impedancia reflejada conectada en las terminales “a” y
“b” del capacitor ver FIG 4 que llamaremos en este caso Ra y Rb .
Para determinar Ra se busca la resistencia vista ente emisor y tierra con el observador viendo hacia la base
y ésta es sumada con la de 22Ω obteniéndose Rxo =41.11Ω quedando
ésta en paralelo con la resistencia de 220Ω dando como resultado la resistencia Ra = 34.64Ω, reflejada a el nodo “a”. Para determinar la Rb, este nodo del capacitor está conectado a
tierra por lo que Rb = 0 , la
suma da: Rab = Ra + Rb = 34.64Ω.
El cero se determina de la resistencia efectiva
conectada en las terminales “a” y “b” del capacitor en este caso REE = 220.
Para el capacitor C2C
El polo lo determinamos de la resistencia refleja a las
terminales del capacitor “a” y “b” fig. 4 en un nodo, el del colector que
llamaremos Ra=2.5KΩ y en el otro nodo que llamaremos Rb = 15KΩ la carga del colector. Estas se suman y esta
corresponde a la resistencia refleja en las terminales “a” y “b” del capacitor,
dando la suma 17.5KΩ.
El cero se encuentra en
el origen dado que la resistencia en las terminales “a” y “b” del capacitor no reflejada es infinita.

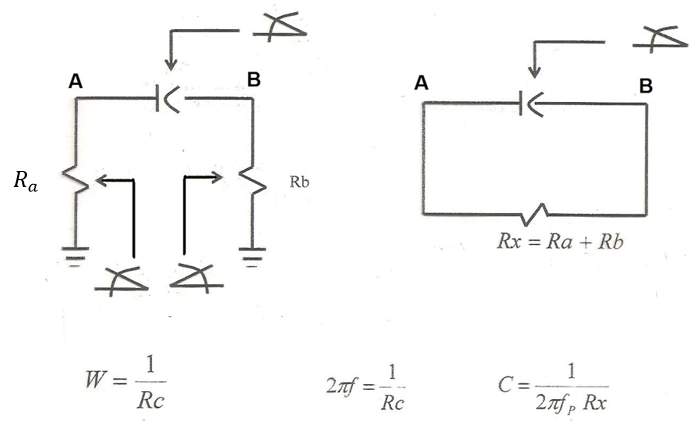

FIG
4 resistencias reflejadas a nodos del capacitor

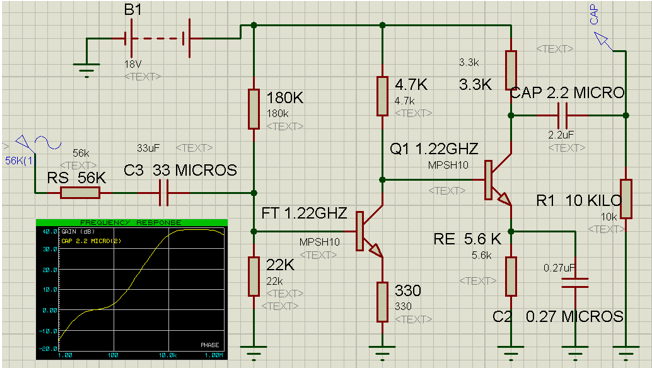

FIG 5 CIRCUITO PARA
APLICACIÓN DEL CÁLCULO DEL CAPACITOR
Para el amplificador de
la fig.5 se va a calcular el valor de los capacitores. Para calcular el valor
de capacitor del emisor CEE .
Supongamos que deseamos que el polo se encuentre a una frecuencia de 9Krad/seg.
Para este caso hay que determinar la resistencia reflejada al emisor de
transistor dos, le llamamos Rxo y ésta queda en paralelo con la resistencia de
emisor de 5.6KΩ
El cero se obtiene de la
resistencia conectada en las terminales del capacitor en este caso es 5.6KΩ que
está en paralelo con CEE
El capacitor del
colector supongamos que deseamos que su polo se encuentre a una frecuencia de
5.3Hz determinamos la resistencia vista en el nodo del colector de T2
la cual es 3.3KΩ y en el otro nodo del capacitor la cual es 10KΩ, por lo que el
polo está dado por:
El cero se obtiene de
la resistencia conectada en las terminales del capacitor en este caso es
infinitos KΩ que está en paralelo con CEE
Se invita al estudiante a que determine los polos y los ceros
si el amplificador es retroalimentado.
TERMINA Y HASTA EL PRÓXIMO |
|
|
