La función de transferencia después
del análisis está dada por:
La frecuencia del polo:
La frecuencia del cero:
El efecto de polo empieza tres octavas
antes de que este se presente si fp = 49.14 Khz o sea a partir de 49.14khz/8 = 6.14khz,
la atenuación del polo empieza a manifestarse, por lo tanto el capacitor se
comporta como circuito abierto desde DC hasta 6.14Khz.
A continuación se presenta el límite
inferior y el divisor de voltaje con el capacitor abierto:
Para analizar el cero, el efecto de este
desaparece tres octavas después de que se presenta, si la frecuencia es de fz = 197.66 Khz o sea 8*197.55khz= 1.58Mhz. A partir de esta frecuencia el capacitor se
comporta como un corto circuito.
A continuación se presenta el límite
superior y el divisor de voltaje con el
capacitor en corto circuito:
La magnitud de
con un poco de manipulación matemática
determinamos que esta está dada por:
La magnitud para 0 < f < 6.14k (el capacitor circuito abierto) ω=38.57krad/s
Evaluando la magnitud en ω=38.578krad/s
La magnitud para frecuencias f >
1.58Mhz (el capacitor corto circuito) ω=9.9299Mrad/s
Evaluando la magnitud en ω=9.92Mrad/s

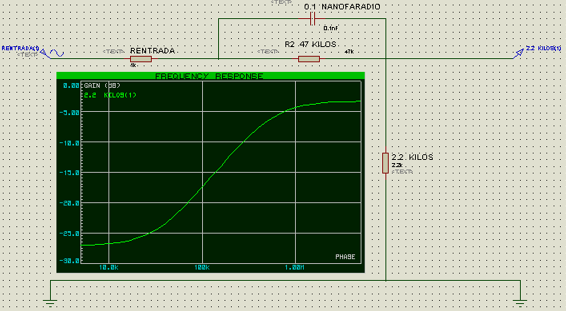

Circuito b:
La función de transferencia después
del análisis está dada por:
La frecuencia del cero:
La frecuencia del polo:
El efecto del cero empieza tres octavas antes de que éste se
presente si fz = 33.86 Khz o sea a partir de 33.86k/8 = 4.23khz el
efecto del cero se manifiesta, por lo tanto el capacitor se comporta como
circuito abierto desde DC hasta 4.23Khz.
Se presenta el límite inferior y el
divisor de voltaje con el capacitor abierto:
El
efecto del polo desaparece tres octavas después de que se presenta este, si fp = 531.21 Khz o sea 8*531.21K= 4.249Mhz. A partir de esta
frecuencia el capacitor se comporta como un corto circuito.
Se presenta el límite superior y el divisor de voltaje con el capacitor en
corto circuito:
La magnitud de con un poco de manipulación matemática
determinamos que esta está dada por:
La magnitud para f =4.23khz, ω= 4.23khz*6.28=26.57krad/s el capacitor es
circuito abierto.
Evaluando la magnitud en ω=26.57krad/s.
La magnitud para f = 4.249Mhz, ω=
4.249Mhz*6.28=26.6972Mrad/s el capacitor
corto circuito a partir de esta frecuencia ω=26.6972Mrad/s
Evaluando la magnitud en ω=26.6972Mrad/s
El capacitor se comporta como circuito abierto desde dc hasta tres
octavas antes del polo o el cero depende de que se presente primero.
El capacitor es comporta como un corto circuito a partir de tres octavas
después de que se presenta el polo o el cero según sea el caso.
