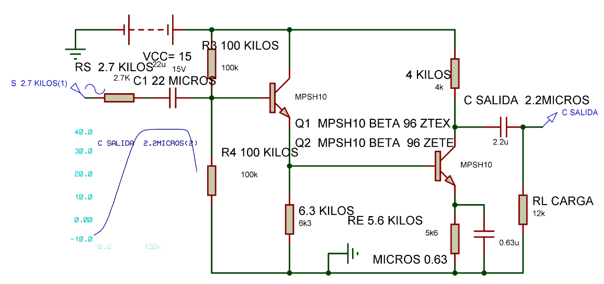

Fig.1  Amplificador para análisis de alta frecuencia

Aplicaremos el método de Resistencia de Thevenin:

El método de la resistencia de Thevenin para alta frecuencia consiste en abrir todos los capacitores y poner una fuente auxiliar de voltaje V₂ que suministra una corriente I₂ en lugar del capacitor (presentado por A.Sedra y M.Horenstein en sus libros) que se está analizando y se determina la razón  V₂ / I₂ que llamaremos Resistencia de Thevenin, esto se hace de capacitor en capacitor llamando en cada caso Rthe: 1, 2,3. Etc. Luego se determina la τ: 1, 2,3.etc y a continuación se aplica superposición de polos dado que no existe un polo dominante.

Sustituir cada BJT por su modelo en este caso, vamos a emplear el modelo híbrido π de alta frecuencia para el análisis el cual se presenta en la figura 2.

Fig. 2 Modelo híbrido π de alta frecuencia empleado en el análisis

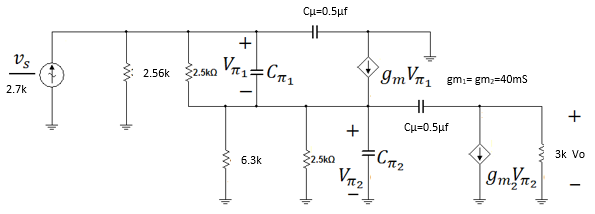

Fig. 3 circuito obtenido al sustituir los BJT por sus modelos π.

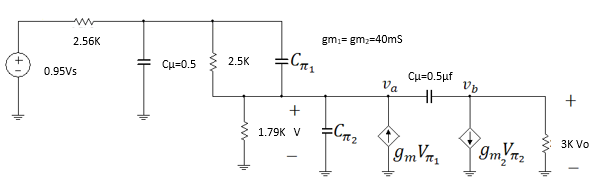

Fig. 4 circuitos para el análisis

Se aplica teorema de Miller para simplificar Cµ_2, obteniéndose la capacitancia de Miller C_M esta queda en paralelo con Cπ₂ como están en paralelo se suman el circuito equivalente queda mostrado como en la fig. 5

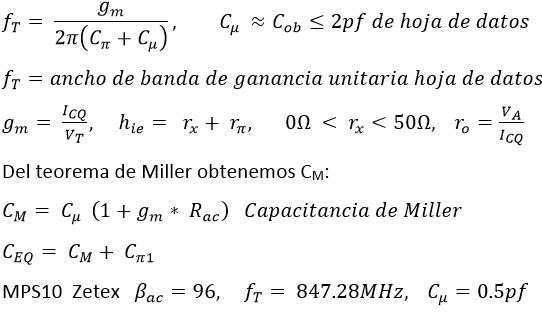

Capacitancia de Miller ver al final anexo

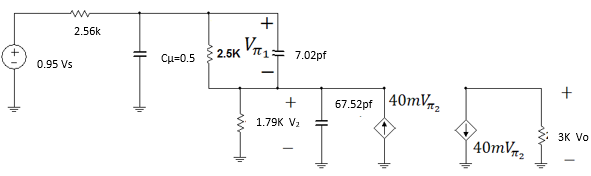

Fig. 5 circuito simplificado al aplicarle el teorema de Miller

Al aplicar el teorema a Cµ₂, C_M queda en paralelo con Cπ₂,  quedando un capacitor. Equivalente de 67.52pf como se muestra en la fig. 5

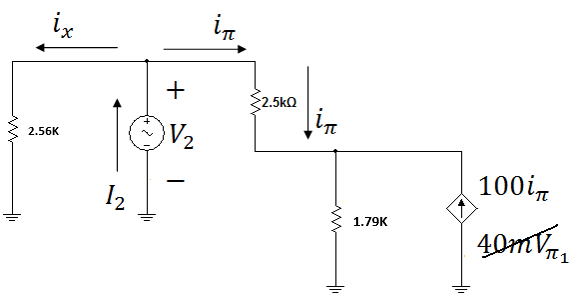

Fig. 7 para determinar Rthe para capacitor Cπ₁

Circuito para capacitor C_EQ

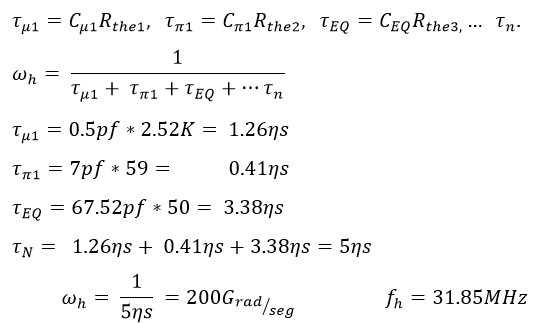

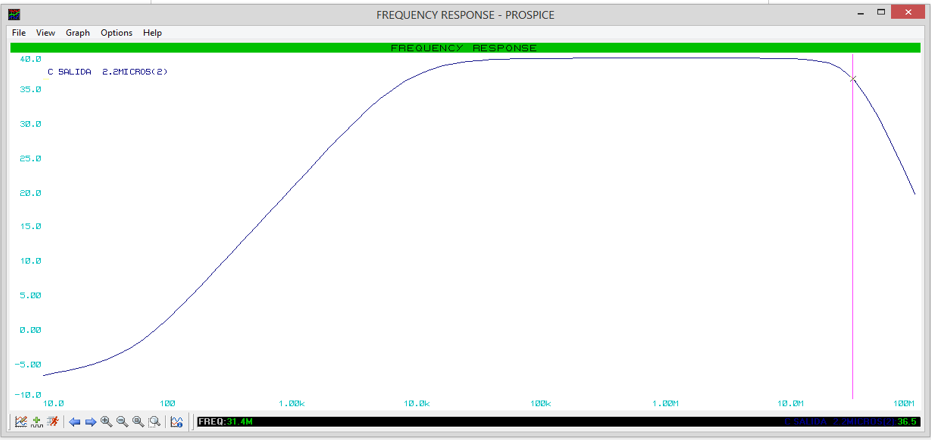

Aplicando superposición de polos a las constantes de tiempo a circuito abierto.

Modelo de alta frecuencia del bjt para aplicar Miller

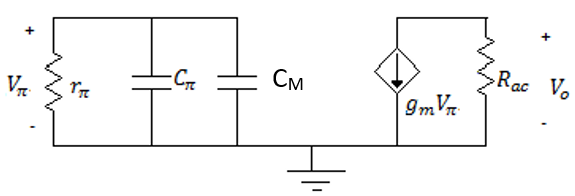

Modelo de alta frecuencia del bjt al aplicar teorema de Miller

TERMINA Y HASTA LA PRÓXIMA
