FILTRO B.P. CON FRECUENCIA PICO A 0.2HZ

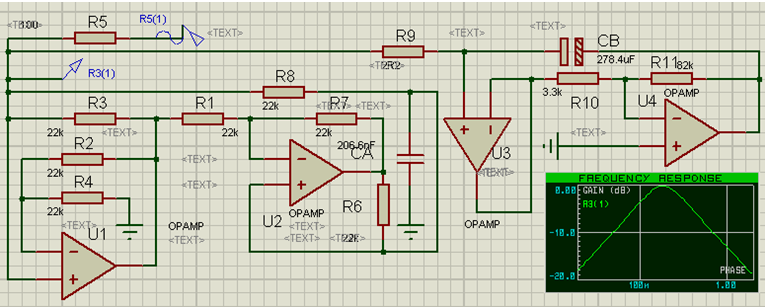

Figura 1 Filtro paso de banda f_po=0.2Hz con un girador en un filtro H.P. y un convertidor de impedancia en un L.P.

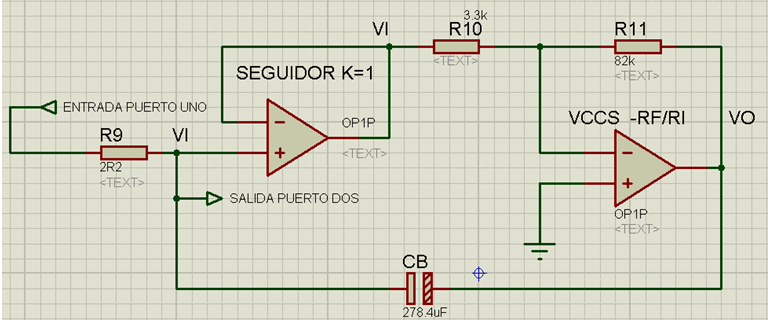

Figura 2 Filtro L.P. implementado con un convertidor de impedancia

Del girador sabemos su comportamiento y su análisis ya no lo mencionamos enfocamos el análisis al convertidor de impedancia

Diagrama simplificado del filtro se acopla en cascada un H.P. con L.P.

Figura 3 Filtro con el capacitor de 7.2mf y el inductor sintético de 100H

Con un poco de análisis matemático obtenemos la función de transferencia del circuito simplificado del inductor y el capacitor, la que está dada por:

Donde el filtro B.P. esta dado por:

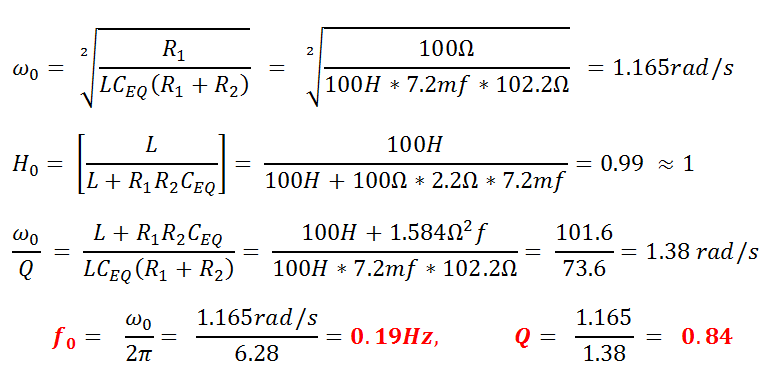

Satisfaciendo la identidad término a término queda lo siguiente:

Termina y hasta la próxima
