OPAMP REAL ANALISIS DE ALTA FRECUENCIA

Ejemplo de aplicación tomando el: MULTIFUNTION ACTIVS R FILTER WITH TWO OPERATIONAL AMPLIFIERS ELECTRONICS LETTERS  1978  VOL 14

Filtro de alta frecuencia, sin capacitores los polos y los ceros se obtienen del polo dominante de cada uno de los opamp, empleo el TLE2027 TEXAS.

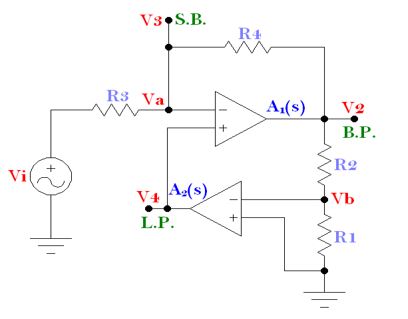

Diagrama de la estructura del filtro de alta frecuencia del paper.

Trabajando  con el opamp real por ser análisis de alta frecuencia.

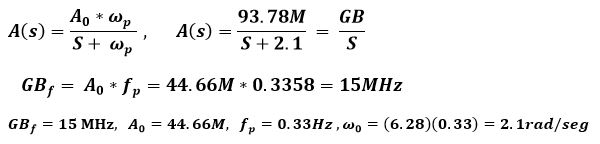

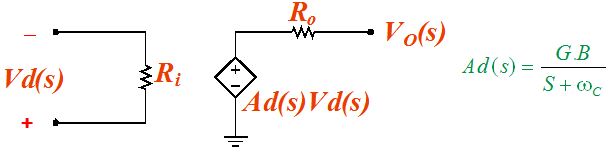

Se aplican las condiciones para el opamp real:



Determinando las ecuaciones del circuito y sustituyendo se obtiene lo siguiente:



Despejando para V₂/V_i se obtiene  la Función T(s):

Sustituyendo:

Tomando la transferencia del filtro:

Satisfaciendo la identidad, término a término



Si se toman los siguiente valores la respuesta es:

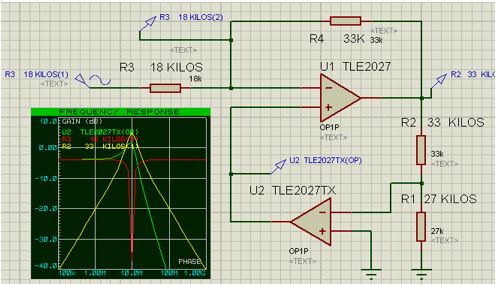

Imágen del filtro B.P.  de Alta Frecuencia fop=10.02MHz

La frecuencia que se obtiene al sustituir los valores usados es de frecuencia pico del B.P. fop= 10.02MHz, Av = 5.25db, con Q = 1.89.

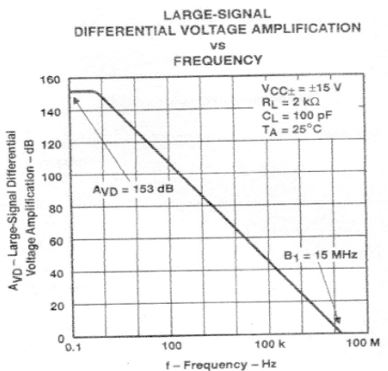

GRÁFICA DEL TLE2027 TEXAS







TERMINA Y HASTA EL PRÓXIMO
