AMPLIFICADOR PARALELO SERIE CON RED NO RESISTIVA DE RETROALIMENTACIÓN DEPENDIENTE DE LA FRECUENCIA

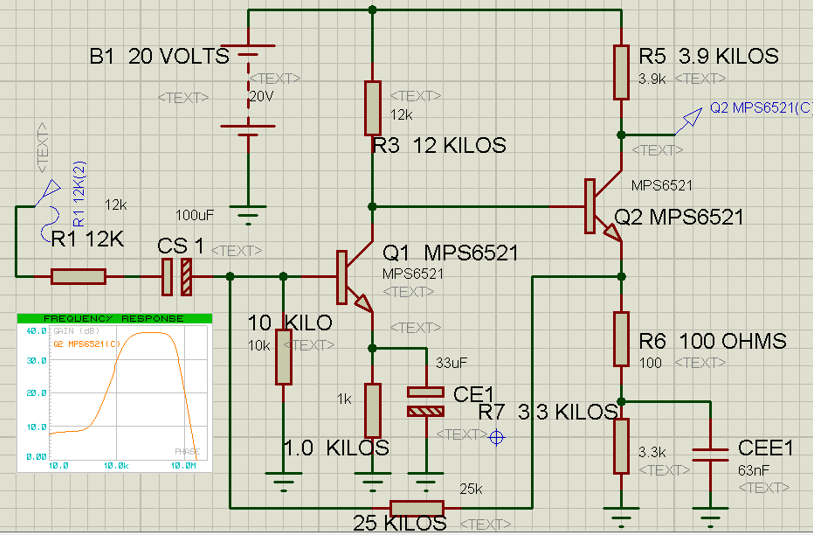

FIG 1 AMPLIFICADOR CON CAPACITOR EN LA RED DE RETROALIMENTACION

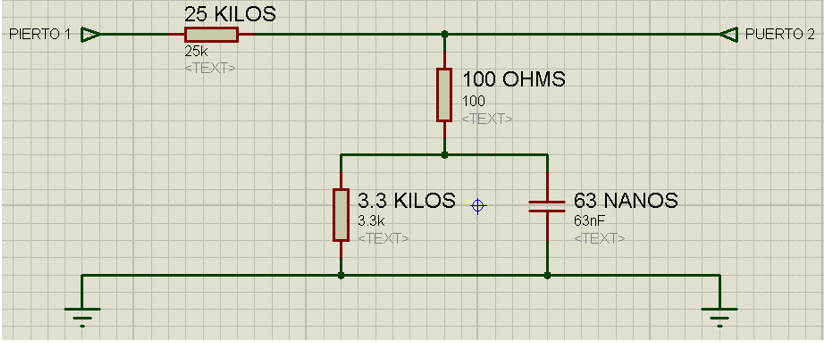

 FIG 2 RED DE RETROALIMENTACION O RED β(S)


En el análisis partimos de que los capacitores CS1 Y CE1 tienden a infinito es decir son corto circuito y enfocamos la atención en el Amplificador paralelo serie con la red β(S) que tiene un capacitor CEE1. Para su análisis tenemos que emplear los parámetros que corresponde con la topología en este caso son parámetros “g”.

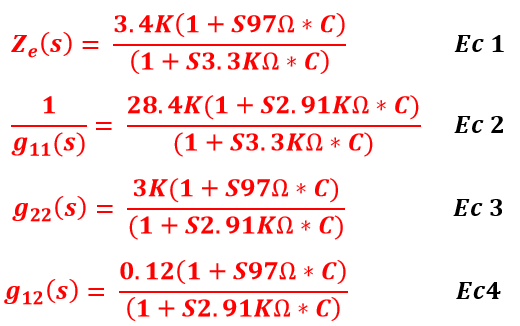

Como la red β(S) depende de la frecuencia los parámetros g(S) que se obtienen van a depender de la frecuencia como se puede ver. Ec 1,Ec 2,Ec3 y  Ec4. Al sustituir el modelo g(S) en el amplificador, todo parece indicar la transferencia de voltaje o la ganancia de voltaje Av(S) dará un polinomio de tercer grado lo que es incongruente dado que un capacitor solo da un primer orden lo que pasa es que al hacer el análisis dos polo y dos ceros están a la misma frecuencia estos se cancelan quedando la transferencia de 1er orden como la debemos esperar.

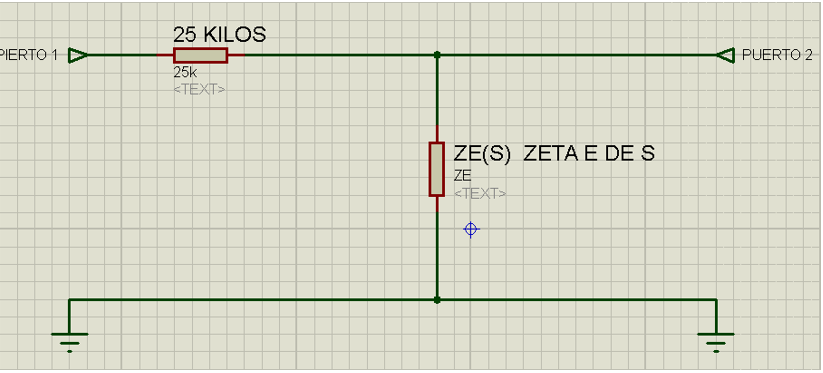

Fig. 3  Red  β(S)  para modelar con parámetros g(S), paralelo serie.



El parámetro g11(s) es una admitancia se sustituye en el modelo por su recíproco para manejar todo como impedancias. Dado que todos los parámetros  son polinomial todo parece indicar que un capacitor va a generar tres polos y tres ceros lo que es incongruente dado que un capacitor solo pude generar un polo y un cero lo que sucede es que al hacer el análisis del circuito y efectuar los reflejos necesarios, dos polo y dos ceros se cancelan están a la misma frecuencia quedando una función de un solo polo y en cero lo es.

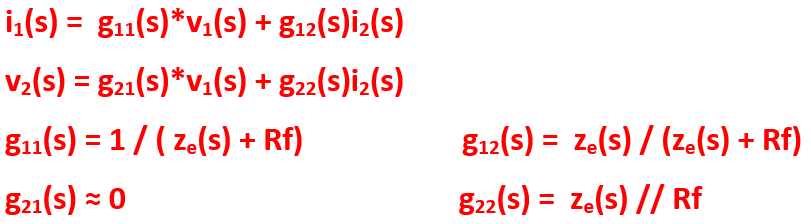

Estableciendo las ecuaciones de lazo para determinar análisis de “dc” estas quedan definidas:

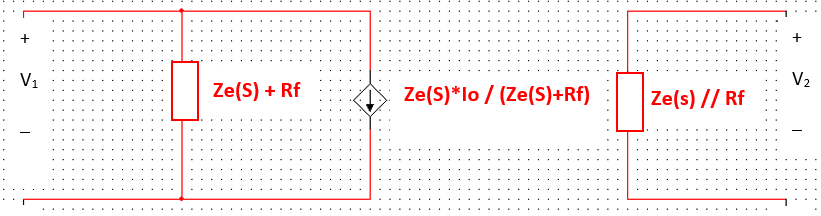

Fig. 4 red modelada con parámetro g(s) los parámetros con un poco de manipulación matemática quedan definidos como sigue:

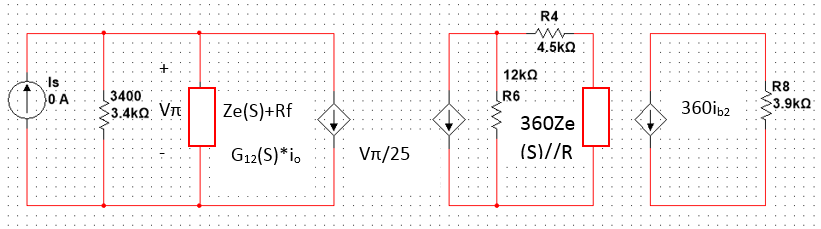

Fig. 5 amplificador modelado con impedancias reflejadas y red β(s) sustituida


Estableciendo divisores de cada etapa:

De la etapa de entrada queda.


De la segunda y tercera etapa


Combinando las ecuaciones de las tres etapas y despejando para determinar la transferencia de voltaje esta queda así.


Frecuencia del polo en Hz
Frecuencia del cero en Hz



Ganancia en frecuencia media de

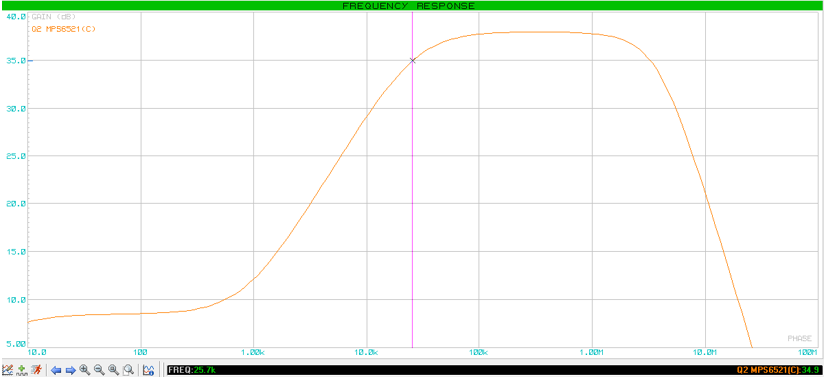

El simulador da, ganancia en frecuencia media
frecuencia del polo en Hertz




TERMINA Y HASTA LA PRÓXIMA







Instituto Técnológico de Veracruz
M.I. Mauricio Hernández Yanga
