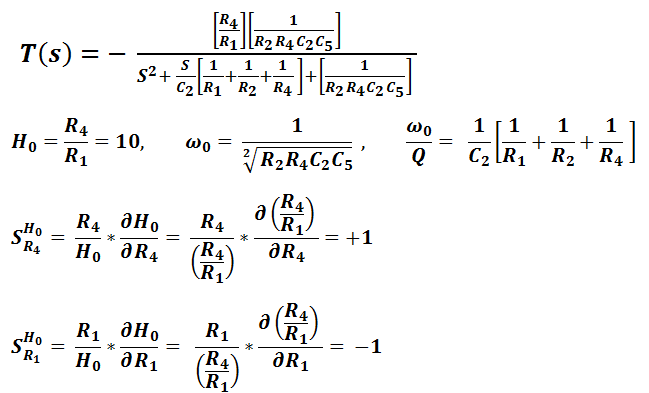

A un
incremento en R1 corresponde un decremento en H0 si se presenta un decremento en R1 corresponde
un incremento en H0

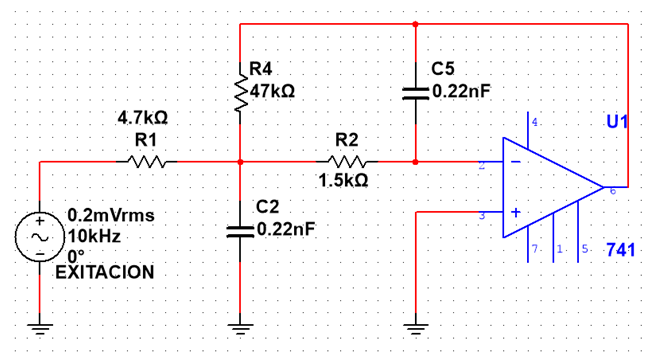

Análisis de la
sensibilidad del polo con respecto a R2, R4, C2,
C5:
Tomando en cuenta todos
los elementos queda:
Si R2 se incrementa un 10%,R4 se incrementa un 15%, C2
se incrementa un 5% y C5 se incrementa un 10%.
La respuesta es 80% de
lo que esperábamos.
La tolerancia
de los elementos del circuito es más importante de lo que podemos creer no
tomarlas en consideración en nuestros diseños nos lleva a errores
significativos.
TERMINA Y HASTA LA
PRÓXIMA
