   Inicio      Análisis de DC, Baja, Media y Alta para un amplificador con JFET.
Transistor de efecto de campo de unión canal n (JFET)

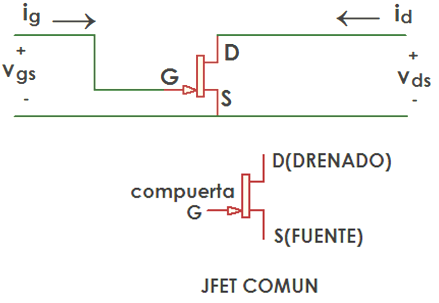

Figura 1 Simbolo del JFET

La región de estrangulamiento, región  lineal o región activa y ecuaciones del JFET canal “n”.

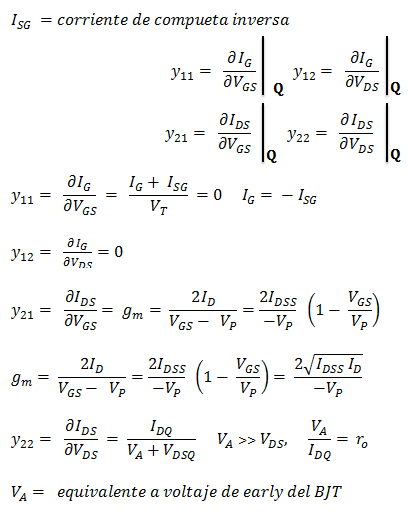

El FET se modela con parámetros "y".





Se presenta la componente de DC y AC para cada variable:





Modelo obtenido de los parámetros:



Figura 2 Modelo del FET para frecuencia media



Figura 3 Modelo del amplificador para frecuencia Baja y Media



Pero en frecuencia media los capacitores son circuito abierto.


Pequeña señal si y solo si:



Figura 4 Amplificadores para el análisis con JFET 2N4223

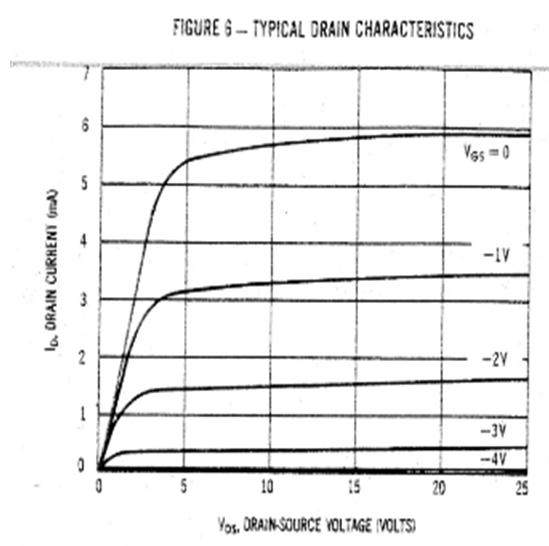

Figura  5  Grafica del FET canal n 2N4223




Ec. De la recta de carga “DC”  FET   y   BJT




Ec. de la recta de carga “AC”   FET   y   BJT




Del divisor de voltaje del Cto. de entrada:




Igualando  Ec. 1 y Ec. 2




La elección es:  está dentro del rango.




Para hallar Vdqs de la recta de carga de DC.

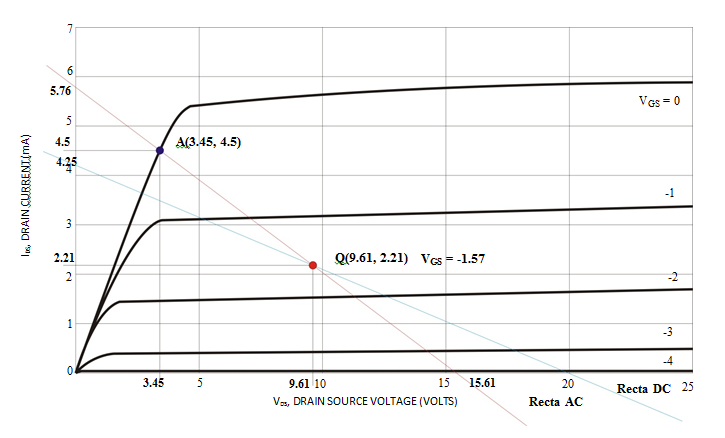

Figura 6 Punto de operación y rectas de carga


El límite de la región activa se determina de la  intersección de la curva parabólica con la recta de carga de AC.


Limite de la parábola

De la recta de carga de AC y límite de la parábola.



Igualando Ec. A con la Ec. B



Evaluando para determinar el límite de la región activa





Punto “A” intersección de la recta de carga de ac, con la curva de la parábola en: A (3.48vol, 4.49ma) límite de la región activa




Figura 7 Limite de la región lineal





Luego el peor caso 6.13, por lo que el límite es 6v





Análisis en Frecuencia Media


Figura 8 Modelo del amplificador par frecuencia media






Condición de pequeña señal:





Reflejos



Figura 9 Modelo con fuente de corriente dependiente de voltaje



Figura 10 Modelo con fuente de voltaje controlada por voltaje




El factor µ sale de la conversión de fuente de corriente a fuente de voltaje


Del divisor de entrada

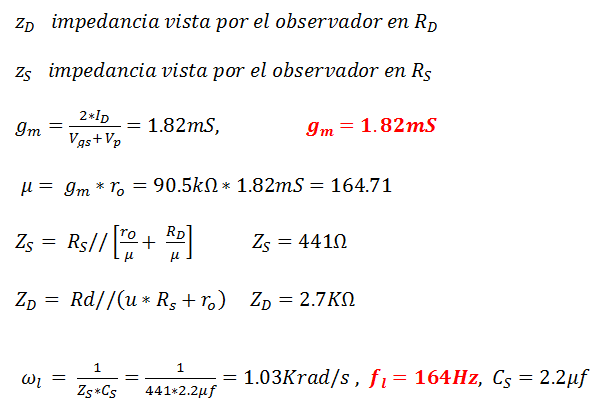

Figura 11 Circuito de salida de impedancia reflejada en RD (A) y RS (B)









Análisis de Alta Frecuencia




Para el 2N4223 de la hoja de datos del fabricante:




Empleando el método de Resistencia de thevenin



Figura 12 Modelo del amplifcador para análisis en alta frecuencia


Para la capacitancia  ver aplicación de alta frecuencia de BJT






Para la capacitancia  ver aplicación de alta frecuencia de BJT




Aplicando superposición




Ver método de miller en Alta frecuencia del BJT






TERMINA Y HASTA LA PRÓXIMA
Instituto Técnológico de Veracruz
M.I. Mauricio Hernández Yanga
